亚洲影院丰满少妇中文字幕无码-99久久国产热无码精品免费-亚洲熟妇真实自拍另类-精品国产乱码久久久久久乱码-少妇人妻无码专区毛片

• 代替焊接
  取代電焊強度

• 外觀完滿
  比焊接外表更美觀

• 顏色一致
  跟鋁顏色一致 無色差

• 耐老化
  長期泡水 耐油耐酸堿環境

•

  鋁合金表面凹點修補劑

•

  鋁合金砂輪修補膠

•

  鋁合金氣孔修補膠

• 顏色
• 鋁膏狀
• 密度(g/cm3)
• 1.74
• 硬度(Shore D)

• 79

• 配比

• 重量比(6:1)
• 體積比(4.5:1)
• 抗壓強度(Mpa)
• 96.5
• 拉伸強度(Mpa)

• 30.4

• 剪切強度(Mpa)

• 17.9

• 彎曲強度(Mpa)
• 54.3
• 工作溫度(℃)
• -60~+175℃
• 操作時間(min)
• 40~60
• 投入遠行前需 時間(h)
• 8
• 機加工.輕負荷前需固化時間(h)
• 12
• 滿負荷或熱負荷需 固化時間(h)
• 24
• 浸泡化學物前需固化時間(h)
• 72

【附注】 以上性能數據是在溫度25℃、濕度70%的實驗室環境下所測得的典型數據，僅供客戶使用時參考，并不能保證是某個特定環境下能達到的全部數據，敬請客戶于使用時，以實際生產測試數據為準。以確認我們的產品是否滿足使用要求。貯存條件、運輸等因素都會對我們產品的穩定性及物理、機械性能產生影響。對于任何采用我們無法控制的方法得到的結果，聚力膠粘劑公司恕不負責。

聚厲牌JL-113鋁質修補劑修補金屬機體結合強度高，并與金屬顏色幾乎一致；.聚力鋁質修補膠具有抗磨損、耐油、防水、耐各種化學腐蝕等優異性能，同時可耐高溫168℃，長時間耐150℃；鋁質修補劑廣泛應用于各種鋁及鋁合金鑄件、零件及設備的缺陷、磨損、劃傷、腐蝕、斷裂、砂眼的修補.修補后顏色一致,典型應用于空調系統零件及設備的冷焊修補。

•

  鋁合金表面凹點

•

  金屬件沙眼縫隙填補

•

  壓鑄門把手修補劑

•

  金屬管道修補劑

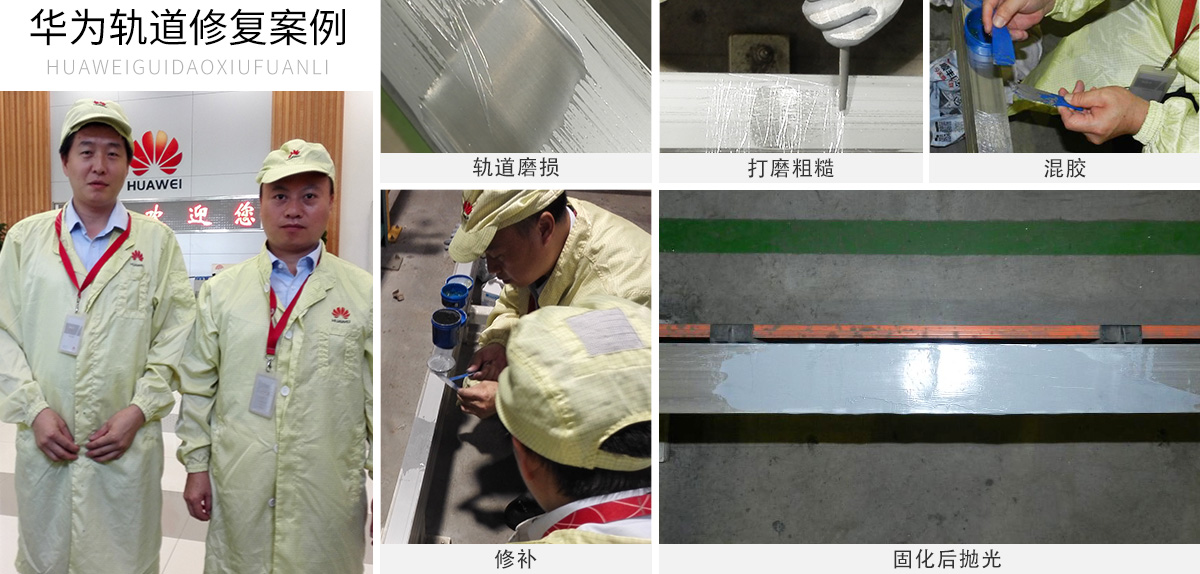

1、表面處理： 除去基體表面松動物質，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修補表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。
2、涂膠：聚厲牌鋁質修補劑是由A、B雙組份組成，使用時嚴格按規定的配合比將主劑A和固化劑B充分混合到顏色均勻一致，并在規定的可使用時間內用完，剩余的膠不可再用；

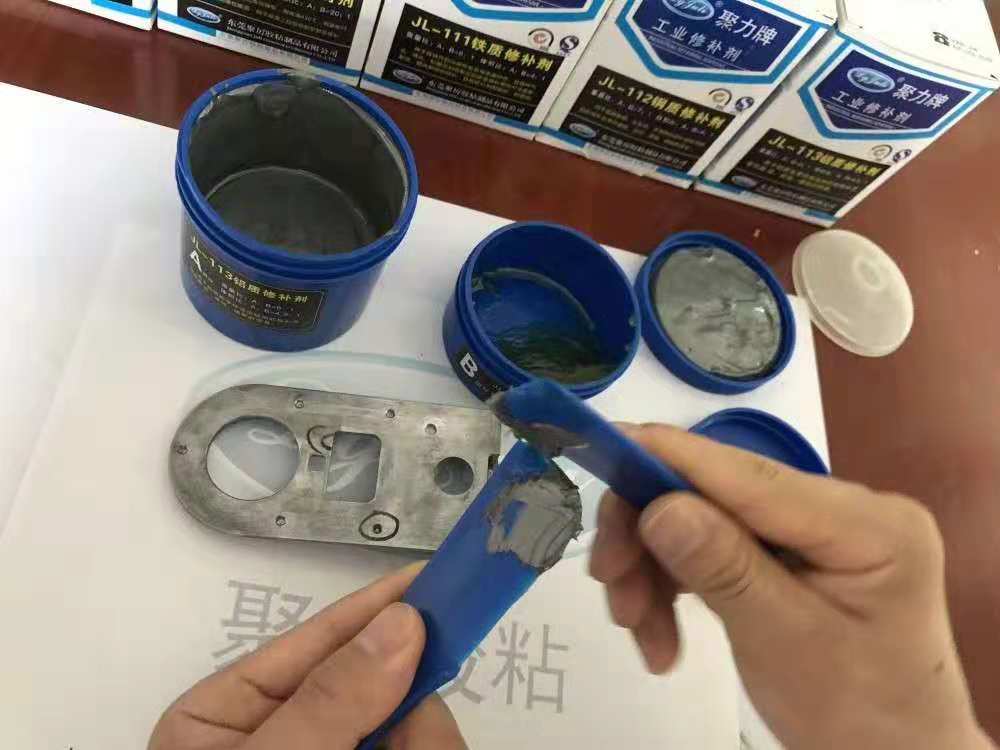

3、將混合好的高溫鋁質修補劑涂抹在經處理過的基體表面，涂抹時應用力均勻，反復按壓，保證材料與基體表面充分接觸，以達到效果更佳。需多層涂膠時，需對原涂膠表面進行處理后再涂抹；
4、在低于氣溫25℃時可適當延長固化時間，當氣溫低于15℃時，采用適當的熱源進行加熱（紅外線、電爐等），但加熱時不可以直接接觸修補部位，正確操作是熱源離修補表面40cm以上,60～80℃保持2～3小時。

•

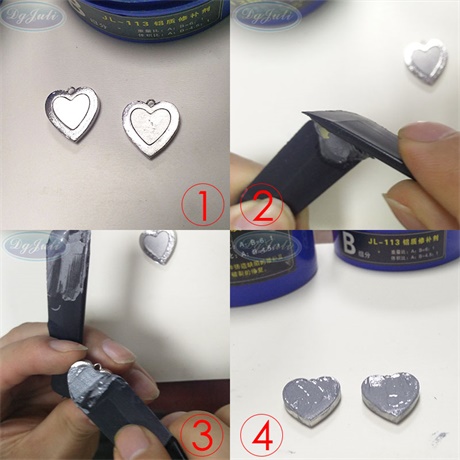

  1、配膠
  按重量比A:B=6：1比例配比

•

  2、混膠
  混合之后，攪拌均勻

•

  3、涂膠
  可操作時間40-60分鐘以內上膠

•

  4、粘接
  24小時后達到高前度

1、不屬于危險品,可按非危險品運輸。
2、放置于兒童不及處，避免陽光直接照射，陰涼處儲存。
3、調膠工具或容器不可互混，以免減短A劑使用壽命。
4、夏季施工時注意:當環境溫度超過35℃,每次配膠不宜過多,配膠后應迅速涂覆。
