亚洲影院丰满少妇中文字幕无码-99久久国产热无码精品免费-亚洲熟妇真实自拍另类-精品国产乱码久久久久久乱码-少妇人妻无码专区毛片

• 代替焊接
  取代電焊強度 耐300℃

• 外觀完滿
  比焊接外表更美觀

• 顏色一致
  跟鑄鐵顏色一致 無色差

• 耐老化
  長期泡水 耐油耐酸堿環境

•

  鑄鐵沙眼填充修補案例

•

  鑄鐵泵體裂縫修補案例

•

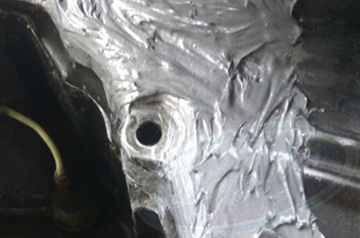

  發動機裂縫修補案例

• 顏色
• 灰色
• 密度(g/cm3)
• 1.64
• 硬度(Shore D)

• 75

• 配比

• 重量比(2:1)
• 體積比(2:1)
• 抗壓強度(Mpa)
• 87.6
• 拉伸強度(Mpa)

• 26.8

• 剪切強度(Mpa)

• 19.8

• 彎曲強度(Mpa)
• 50.0
• 工作溫度(℃)
• -60+300℃
• 操作時間(min)
• 30~50
• 投入遠行前需 時間(h)
• 6
• 機加工.輕負荷前需固化時間(h)
• 10
• 滿負荷或熱負荷需 固化時間(h)
• 18
• 浸泡化學物前需固化時間(h)
• 36

【附注】 以上性能數據是在溫度25℃、濕度70%的實驗室環境下所測得的典型數據，僅供客戶使用時參考，并不能保證是某個特定環境下能達到的全部數據，敬請客戶于使用時，以實際生產測試數據為準。以確認我們的產品是否滿足使用要求。貯存條件、運輸等因素都會對我們產品的穩定性及物理、機械性能產生影響。對于任何采用我們無法控制的方法得到的結果，聚力膠粘劑公司恕不負責。

聚厲牌JL-101耐300度高溫鑄鐵修補劑系列產品是以改性高分子樹脂為主體，以金屬及合金為強化填充劑的聚合金屬復合型冷焊修補材料，固化后具有優異的機械性能，可進性鉆孔、車牙、切削、砂磨及攻絲等各種機械加工，用于各種金屬鑄件的修補及各種鑄件的修補及各種鑄件氣孔、砂眼、裂紋、磨損、腐蝕的修補。

•

  鑄鐵法蘭裂縫修補案例

•

  鑄鐵件斷裂修補案例

•

  高溫導熱管密封案例

•

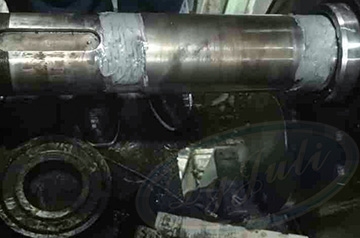

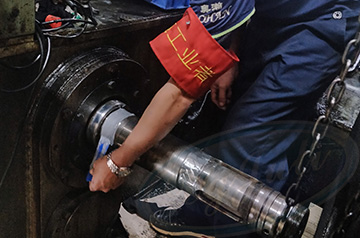

  鑄鐵缺陷修補案例

1、表面處理： 除去基體表面松動物質，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修補表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。

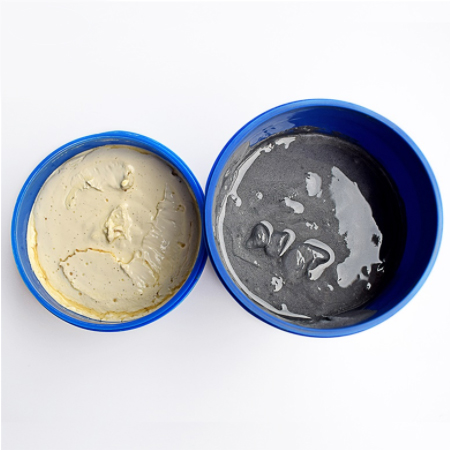

2、涂膠：聚厲牌鑄鐵修補劑是由A、B雙組份組成，使用時嚴格按規定的配合比將主劑A和固化劑B充分混合到顏色均勻一致，并在規定的可使用時間內用完，剩余的膠不可再用；
3、將混合好的高溫鑄鐵修補劑涂抹在經處理過的基體表面，涂抹時應用力均勻，反復按壓，保證材料與基體表面充分接觸，以達到效果更佳。需多層涂膠時，需對原涂膠表面進行處理后再涂抹；
4、在低于氣溫25℃時可適當延長固化時間，當氣溫低于15℃時，采用適當的熱源進行加熱（紅外線、電爐等），但加熱時不可以直接接觸修補部位，正確操作是熱源離修補表面40cm以上,60～80℃保持2～3小時。

•

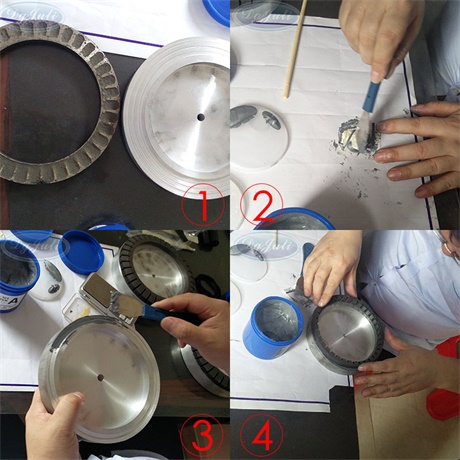

  1、配膠
  按A:B=2：1比例配比攪拌均勻

•

  2、混膠
  混合之后，攪拌均勻

•

  3、涂膠
  可操作時間30-50分鐘以內上膠

•

  4、粘接
  24小時后達到高前度

1、不屬于危險品,可按非危險品運輸。
2、放置于兒童不及處，避免陽光直接照射，陰涼處儲存。
3、調膠工具或容器不可互混，以免減短A劑使用壽命。
4、夏季施工時注意:當環境溫度超過35℃,每次配膠不宜過多,配膠后應迅速涂覆。
